產品概述

AN-RWL26型雷達液位計產品可用于監測耐溫、耐壓、輕微腐蝕的液體。本系列傳感器是26G高頻雷達式液位測量儀表，測量范圍30米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于一些復雜的測量條件。

產品原理

雷達物位天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因為微波傳播速度極快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。

產品特點

? 天線尺寸小，便于安裝；非接觸雷達，無磨損，無污染。
? 幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響。
? 嚴重粉塵環境對高頻物位計工作影響不大。
? 波長更短，對在傾斜的固體表面有更好的反射。
? 波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。
? 測量盲區更小，對于小罐測量也會取得良好的效果。
? 高信噪比，即使在波動的情況下也能獲得更優的性能。
? 高頻率，是測量固體和低介電常數介質的最佳選擇。

技術參數

應用：耐溫、耐壓、輕微腐蝕的液體
測量范圍：30米
過程連接：螺紋、法蘭
介質溫度：-40～250℃
過程壓力：-0.1～4.0MPa
精度：±3mm
防護等級：IP67
頻率范圍：26GHz
防爆等級：Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信號輸出：4...20mA/HART(兩線/四線) RS485/Modbus

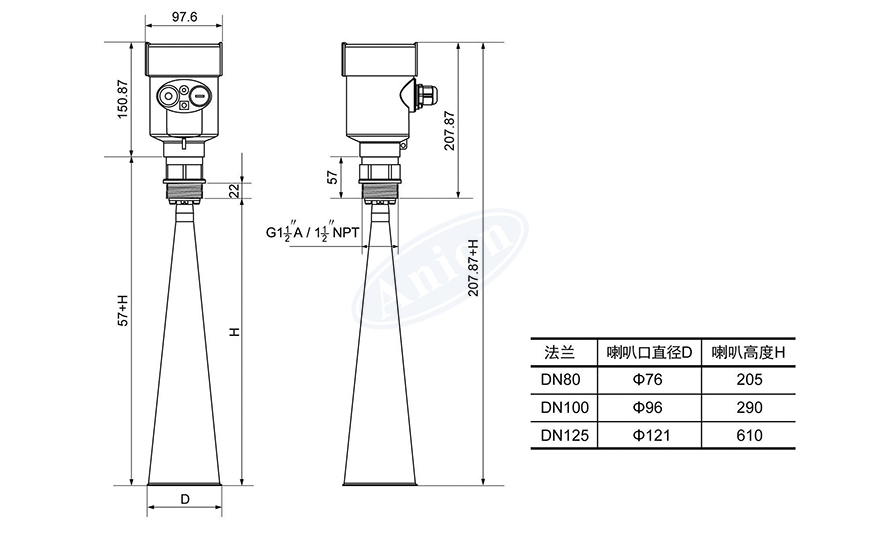

外觀尺寸

安裝要求

請注意以下事項，以確保儀表能正確安裝：請預留足夠的安裝空間。請避免強烈震動的安裝場合。

注：雷達天線發射微波脈沖時，都有一定發射角。從天線下緣到被測介質表面之間，及發射微波波束所輻射的區域內不得有障礙物。因此安裝時應盡可能避開遮擋設施，必要時須進行“虛假回波學習“。安裝儀表時還要注意：最高液位不得進入測量盲區；儀表必須接大地，增加防雷措施；室外應采取遮陽、防雨措施。
