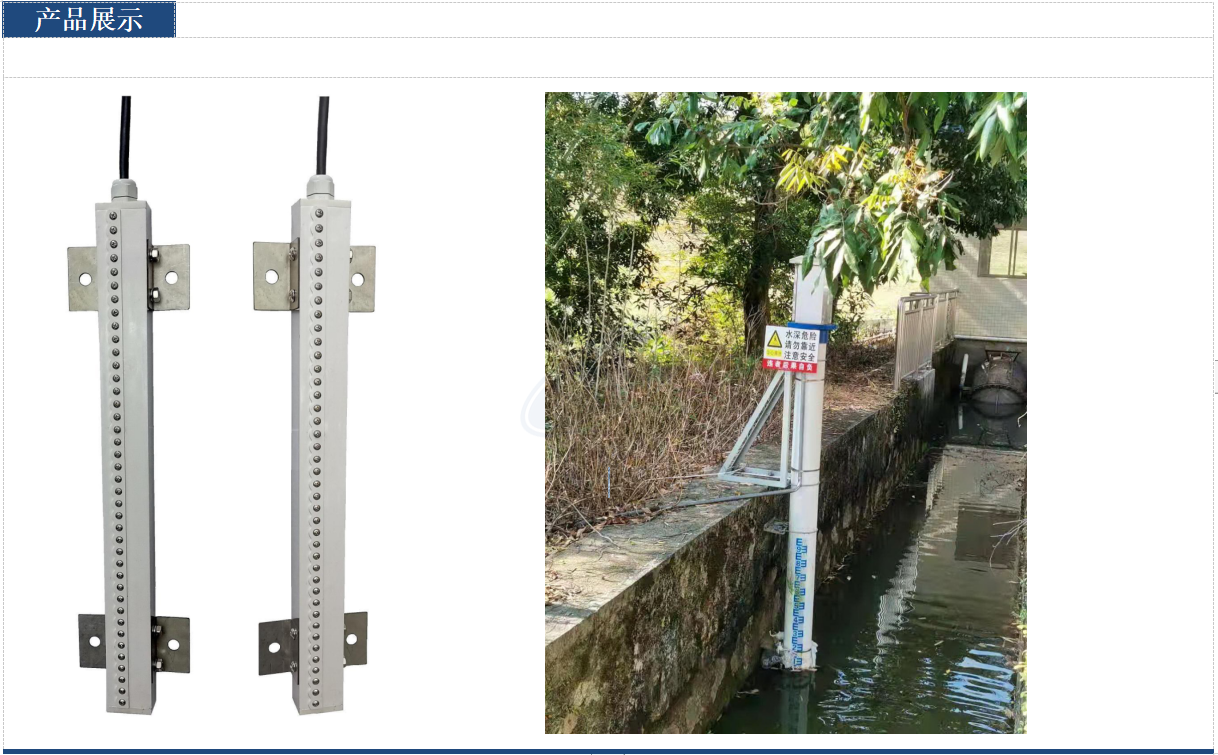

一、產品簡介

AN-EWG80型感應式電子水位尺由測量部分，電路換算傳輸部分組成的一體感應式電子水位尺。傳感器測量體利用機械方法定位感應裝置感應水位變化，經數字編碼處理，實現數字化分度、數字化采樣、數字化傳輸，是新型的全數字化電子水位尺。
感應式電子水位尺通過R485信號接口，可以與個人計算機、PLC等連接，也可以與相應的的顯示、記錄、控制裝置（如RTU）連接，共同構成水位測量（控制）系統。

二、工作原理

感應式電子水尺是通過等間距排列的一串電極來采集水深信息，采集電路的電極在不同電導率中呈現不同的電位，根據電位狀況來判斷電極是否沒入水中。然后根據沒入水中電極的多少來判斷水深。

三、功能特點

? 采用微處理器芯片，內置通訊電路、防雷裝置；
? 采用先進的生產工藝技術，不銹鋼防護外殼，具備高可靠性及抗干擾性能；
? 內部用高性能的密封材料進行特殊處理，具有防腐、防凍、耐熱、耐老化的特點；
? 不受泥槳、污液等污染物及沉淀物的影響；
? 不受大氣溫度、壓力、濕度、含沙量、冰凍等外界因素的影響；
? 該類傳感器既可以單支使用，也可以多支階梯級聯使用。
? 對水位波浪做了數字濾波處理，確保水位的真實值。

四、技術參數

規格：40cm/60cm/80cm/100cm/120cm/160cm（可根據要求定制）
精度：1cm（全量程等精度測量）豎直安裝
供電電壓：DC9-36V（不分極性）
輸出信號：RS485(Modbus-RTU)
采樣頻率：1秒
靜態電流：≤17mA（100cm 傳感器/DC12V供電）
功耗：≤ 200mW（100cm傳感器/DC12V供電）
工作溫度：0℃～60℃
防護等級：IP68
安裝方式：豎直安裝、傾斜安裝（可設置安裝角度）
線纜長度：標配3米（可加長）
外殼材質：不銹鋼
出線口防水接頭：PG9
