一、產品簡介

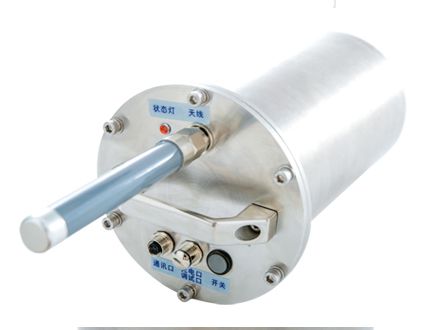

AN-LDAT01低功耗監測終端是我公司自主研發的，針對管網監測領域應用專門開發的物聯網監測終端。

AN-LDAT01低功耗監測終端產品具有防護等級高、功耗低、抗腐蝕能力強等特點，集數據采集、數據存儲、供電、顯示、數據傳輸等功能于一體，采用4G、NB-IOT等無線通信功能，產品常規應用無需外部供電、安裝便捷、免維護。

產品可外接多普勒流量計、雷達液位計、超聲波液位計、雷達流量計、水質COD/氨氮/PH/電導率等各類傳感器。

二、優勢特點

●可外接多種傳感器，適用性強，可測量瞬時流量和累積流量

●功耗低，最高工作電流僅有15mA，待機電流只有0.3mA

●占地面積小、安裝簡單快捷

●采用自主研發的數核心采集控制模塊，功能穩定，操作簡單

●支持4G、NB-IOT、Zigbee、Lora等多種無線數據傳輸技術，數據傳輸方便可靠

●系統采用智慧環境監測云平臺，可方便通過電腦、手機等多種方式瀏覽查看數據和設備管理

●設備結構設計合理，可保證在戶外長期連續測量

●可遠程修改管徑

●4路電源獨立控制，可設置采樣周期和采樣間隔

●具備遠程校時功能

三、技術參數

單片機：采用ARM7內核32位低功耗單片機
存儲：內置8M存儲芯片，可連續存儲60000條數據，數據保存時間＞10年

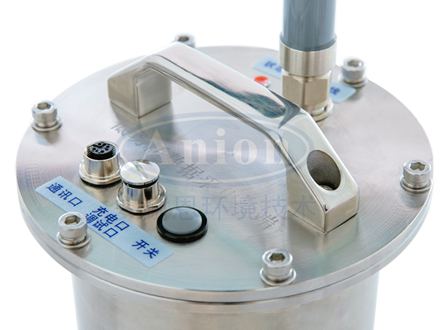

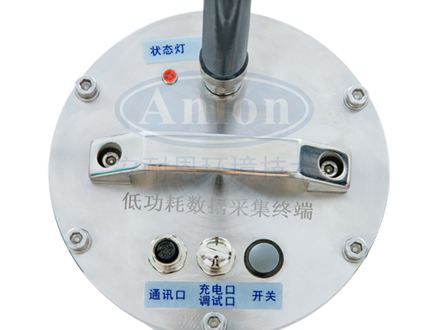

傳感器接口：1路NB-IOT、可選配4G無線、1路RS485、1路RS232接口
通訊協議：支持AN-UNION/MOBUS-RTU協議
供電：DC12V供電或內置12V/40Ah鋰電池供電（可拓展電池容量）
充電口：標配鋰電池的終端，可使用出廠配套的充電器插入進行充電
功耗：待機電流：<0.3mA  ,通訊上傳平均電流：<15mA；不包括外接傳感器消耗的電流
工作模式：支持連續工作模式、低功耗工作模式。

                連續工作模式：設備一直上電連續工作，數據上傳周期可設置為1-5分鐘；

                低功耗工作模式：設備間歇式工作，外接多普勒流量計時默認5分鐘采集一次數據，30分鐘上傳一次數據

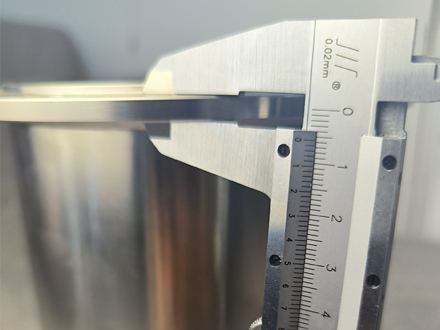

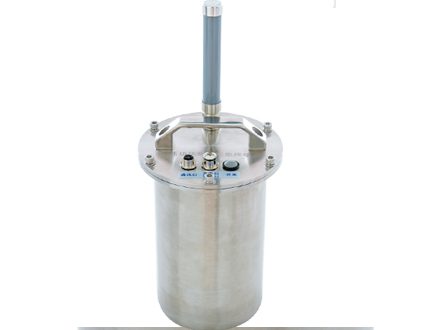

外形尺寸：Φ160mm*H250mm
外殼材質：304不銹鋼（可定制316L不銹鋼）
外殼防護等級：IP68
耐腐蝕等級：10級
安裝方式：壁掛

四、第三方報告
