一、產品簡介

AN-WQSDO型溶解氧傳感器采用熒光法測量溶解氧，傳感器頂端覆蓋了一層熒光物質，當傳感器發出的藍光照射到熒光物質時,熒光物質受到激發發出紅光，由于氧分子可以帶走能量（猝熄效應），所以激發的紅光的時間和強度與氧分子的濃度成反比，通過計算可得出水中溶解氧的濃度。傳感器采用新型氧敏感膜，自帶NTC溫補功能，具有良好的重復性及穩定性，標準數字信號輸出，可在無變送器的情況下實現和其他設備的集成和組網。

二、工作原理

熒光法溶解氧儀是基于物理學中特定物質對活性熒光的猝熄原理。傳感器前端的熒光物質是特殊的鉑金屬卟啉復合了允許氣體通過的聚酯箔片，表面涂了一層黑色的隔光材料以避免日光和水中其它熒光物質的干擾。調制的綠光照到熒光物質上使其激發，并發出紅光，由于氧分子可以帶走能量（猝熄效應），所以激發紅光的時間和強度與氧分子的濃度成反比。采用了與綠光同步的紅光光源作為參比，測量激發紅光與參比光之間的相位差，并與內部標定值比對，從而計算出氧分子的濃度，經過溫度補償輸出最終值。

三、優勢特點

傳感器采用新型氧敏感膜，自帶NTC溫補功能，測量結果具有良好的重復性及穩定性

測量時不會產生氧消耗，沒有流速/攪動要求

突破性的熒光技術，沒有膜和電解液，基本無需保養

內設自診功能，保證數據準確

出廠標定，一年無需校準，可現場標定

數字化傳感器，抗干擾能力強，傳輸距離遠

標準數字信號輸出，可在無變送器的情況下實現和其他設備的集成和組網

傳感器現場安裝方便快捷，實現即插即用

傳感器電源正負極反接保護

傳感器RS485 A/B端錯接電源保護

可選數據無線傳輸模塊

四、技術參數

測量范圍：0-20mg/L(0-20ppm) 0～200%飽和度（量程可定制）溫度：0～45℃

顯示精度：測量值±3%，溫度：±0.5℃

輸出：RS485 MODBUS

使用溫度：0～45℃（不結冰）

存儲溫度：-15～60℃

壓力范圍：≤0.3Mpa

校準：空氣校準

電源：12VDC

尺寸：直徑49.5mm*長度251.3mm

重量：1.4KG

線纜：標配10米電纜

材質：主體：SUS316L（普通版），鈦合金（海水版） 上下蓋：PPS+玻纖 O型環：氟橡膠，線纜：PVC

防水等級：IP68/NEMA6P

質保：1年（熒光帽為耗材，不在質保范圍）

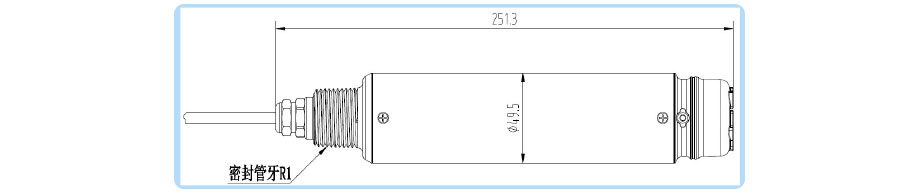

五、外形尺寸

六、外型結構
