一、產品概述

        排水管網流量監測系統是有重慶安耐恩環境技術有限自主研發生產的一套針對城市排水管道流量、流速、液位、及水質進行實時監測的在線監測系統。該系統旨在對排水管網實現雨污水管道流量、流速、液位實時監測和管理，實現實時監測告警、精準快速定位，并通過數據傳輸網絡將采集到的數據接入到各個管理平臺，為城市排水精細化管理、應急決策指揮以及行業應用等方面提供科學有效的數據支撐。

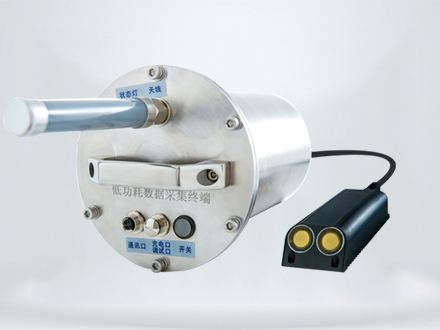

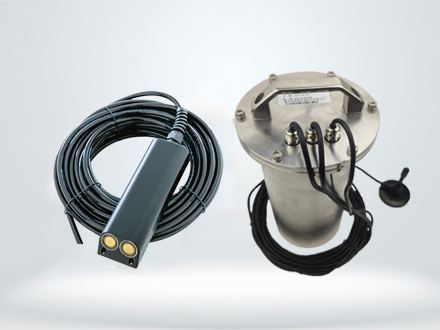

排水管網流量監測儀是由低功耗數據采集傳輸終端和多普勒流量計組成，主要通過多普勒流量計測量排水管網內水流速、水位、水溫、流量數據，低功耗數據采集終端具有數據采集、無線傳輸、自供電的功能，將測量數據通過無線方式傳輸至管理平臺。

設備支持排水管網或明渠等場合的滿管、非滿管流量在線長期穩定監測，具有軟硬件一體、自供電、多種通訊方式等功能。儀器具備IP68防護、10級耐腐蝕防護等級。

二、產品優點

• 一體化：采集、無線傳輸、自供電一體化設計
• 擴展性高：內置鋰電池容量可根據使用需求擴展
• 多種通訊：可選配NB-loT/4G/藍牙等不同的無線傳輸方式
• 獨特結構：合理的結構設計，有效保護關鍵測量和傳輸部位，方便現場安裝調試
• 易安裝：配套固定底座，無需專業人員和工具即可輕松安裝
• 遠程配置：支持遠程配置信息和軟件升級
• 高防護：采用不銹鋼及ABS材質組成，具有耐腐蝕、IP68防水和防爆性能
•

三、產品技術參數

終端：

供電方式：DC12V供電或內置12.6V/40Ah鋰電池供電（可拓展電池容量）

處理器：采用內核32位低功耗單片機

應用接口：可選1路RS485/TTL/模擬量（12位AD、支持4-20mA電流信號輸入和0～3.3V 電壓信號輸入）接口，1路受控輸出電源（可在3.3V、5V、12V切換)

充電接口：1路12.6V充電接口

調試接口：1路調試RS485接口

通信方式：內置1路NB-IOT或1路4G無線傳輸模塊

天線樣式：1根NB-IOT或4G玻璃鋼全向高增益天線

外接傳感器：可外接流量計（雷達、超聲波多普勒等流量計）、水位計（雷達、壓力式、超聲波液位計等）、水質傳感器（pH、電導率、溶解氧、懸浮物、COD、氨氮等）等自由搭配

充電方式：標配鋰電池的終端，可使用出廠配套的充電器插入進行充電

功耗：待機電流：＜0.4mA,通訊上傳平均電流：＜20mA，不包含外接傳感器消耗的電流

工作模式：（1）連續工作模式：設備一直上電連續工作，數據上傳周期（1～65535分鐘）可設置。（2）低功耗工作模式：設備間歇式工作，數據上傳周期（3～65535分鐘）可設置

遠程管理功能：支持遠程參數配置、遠程程序升級

通訊協議：支持AN-UNION協議、MODBUS-RTU協議、SL 651-2014規約、HJ 212-2017等

整體形狀：圓柱形，為節省井下安裝空間及方便裝卸而設計，并配合1個不銹鋼提手，方便單手提取

外形尺寸：Φ160mm*H250mm

外殼材質：壁厚≥5mm，304不銹鋼（可定制316L不銹鋼）

重量：6.7kg

外殼防護等級：IP68

耐腐蝕等級：10級

防爆等級：Ex ia IIC T6 Ga

安裝方式：壁掛

流量計：

測量種類：流速、液位、溫度、瞬時流量，累計流量

測量方式：連續在線式

測量原理：流速：聲學多普勒法，液位：靜壓法，流量：速度面積法

正向流速：量程：0.021m/s～6.00m/s，精度：≤1.0% ±1cm/s

反向流速（選配）量程：-6.000m/s～-0.021m/s，精度：≤1.0% ±1cm/s

水位：量程：0.03m～10m（可定制），精度：0.25%FS ，重復性誤差：≤0.2cm，回差：＜0.1cm

水溫：量程：-10℃～80℃，精度：±0.5℃

發射頻率：2MHz

瞬時流量范圍：0m³/s～9999m³/s

累計流量范圍：0m³/s～999999999m³

工作電壓：DC6.8V～15V

平均電流（DC12V）：工作模式平均電流≤45mA，休眠模式平均電流≤6mA

響應時間：1s

四、通訊方式

4G/NB-IoT等無線網絡通訊技術已經非常成熟，完全可以滿足本項目數據通訊的需要，所以信息采集與傳輸系統的通信網絡選擇4G/NB-IoT等無線網絡通訊的方式進行。

五、免費對接云平臺

權限管理：可根據其權限對監測設備信息進行更改、刪除、添加等操作。

實現數據瀏覽訪問、導出下載，以及對監測數據查詢。數據查詢時長大于3年。

實時數據：平臺能夠顯示監測點的實時數據；

設備地圖：各個監測數據和儀器信息通過地圖實時；

環境監測云平臺可查看通訊卡卡號、儀器與平臺的通訊狀態、信號強度、儀器電量等功能

歷史數據查詢：可查詢某個監測點的歷史數據，通過報表展現，報表可導出為EXCEL文件或直接打印。

數據查詢：按條件查詢各個設備的各項參數，如設置查詢數值范圍，日期，報警值等；可統計時、日、月極值平均值。

數據報表：可分析統計展現各監測點通道的數據月報表，支持EXCEL導出；

遠程錄入：遠程數據補錄：可從現場終端讀取最近1個月的歷史數據進行補錄處理；

電腦錄入：將EXCEL格式數據導入并存儲到數據庫。
